Şebeke voltajı stabilitesinin rektifikasyon sürecine etkisi:
Kolonun kararlı çalışması için kolonda sabit bir buhar akışı gereklidir. Ve bu buharlaşma için kazanın sağladığı sabit güce ihtiyaç vardır. Bu durumda, doğru geri akış oranını ayarlanabilir ve sütun üzerinde çalışılabilir.
Diyelim ki PINAR modelinde çalışıyorsunuz; 26 litrelik bir kazan,% 40'lık bir kuvvetle 20 litre ham alkol ile doldurulur (beklenen damıtma hacmi yaklaşık 8 litredir). Ham alkolu kaynattık, teknolojik gücü 2 kW'a ayarladık ;(hesaplarda kolaylık olsun diye bu gücü seçtim), “stabilizasyon” gerçekleştirdik, “başları” seçtik, 77,6ºC (745 mm Hg) sıcaklıkta “göbek seçimine” gittik, seçimi 2 l/saat'e kadar ayarladık ( hesaplarda kolaylık olsun diye bu oranı seçtim), çalışmaya 4 saat devam ettik. Önce 2 litre (77,6°C), ardından 2 litre (77,6°C) aldık, işlemin bitiminden yaklaşık 1 saat önce kavanozu tekrar 77,6°C'de değiştirdik.
Ve aniden - 77,7°C!
Seçimi hemen kapattık, 5 dakika bekledik - yine 77,6°C!?
Sıcaklık düzeldiğine göre sorun atmosfer basıncında değil demektir.
O zaman arızanın nedeni voltaj düşüşüdür. Mesela 220V vardı sonra 190V’a düştü. 220V'de 2 kW vardı ve bu şekilde devam etmişti ancak devamında voltaj düşmüştü, bunun sonucunda kolona girmesi gereken alkol buharının sadece % 75'i kolona girmeye başlamıştı. Sonuç olarak, 2 l/saatlik sabit bir ekstraksiyon hızıyla, herhangi bir uyarı olmaksızın, sütundaki geri akış oranı f=3'ten (220V'de) f=2'ye (190V'de) düşmüş oldu. Kolonlarımızda istikrarlı çalışmayı sağlayan rezervler bulunur ancak bu ölçüde değildir.
Doğal olarak kolon sonsuz geri akış oranına geçirildiğinde (ekstraksiyon kapatıldığında) sıcaklık 77,6°C'ye geri getirildi. Ve şimdi f=3 geri akış sayısını yeniden gerçekleştirmek için seçimi 1,5 l/saat'e düşürmeniz gerekecek. Doğru düzeltme modu geri yüklenmiştir artık. İşte bu kadar!…
Şebekenizde bu tür dalgalanmalar nadir değilse ve sıklıkla tekrarlanıyorsa, kolonun verimliliğini hemen nominal değerin% 70'ine ayarlayabilirsiniz ve bu durumda şebekede voltaja bağlı olarak seçimi sürekli olarak ayarlamanıza gerek kalmaz.(ancak bu durum seçim oranında dramatik bir değişikliğe sebep olmasından dolayı ekstraksiyon zamanında artışa neden olacaktır.)
Burada anlatılanlar örnek olarak seçilmiş sayısal değerlerdir. Ancak sayılar değişse bile oranlar değişmez. Sonuç itibari ile REKTİFİKASYON DAMITMASI yapılacak ise mutlaka voltaj regülasyonunun kararlı ve gerilim çıkışının stabil olması gerekir. Günümüzde çoğu damıtıcının ekonomik nedenlerle kullandığı potansiyometre kontrollü basit voltaj regülatörleri çıkış geriliminden feedback almadıkları için giriş gerilimine bağlı olarak çıkış gerilimini düzenlerler bu ise karasız güç çıktısına neden olur.

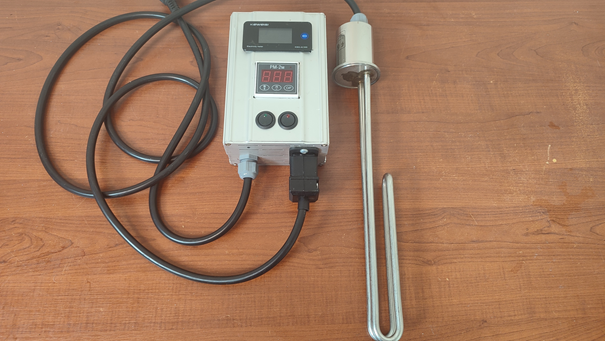

Yapılması gereken regülasyonun düzenli olduğu voltaj regülatörlerine geçmek hatta bunun daha üst versiyonu olan microchip kontrollü çok daha hassas voltaj regülatörleri ile çıkış gerilimini daha da sınırlamaktır. Bu ne kadar istikrarlı olursa kolon içindeki reflux oranının o denli stabil kalacağı ve sonuçta kararlı bir saflıkta ürün alınacağı muhakkaktır.
Damıtmasepeti.com a desteklerinden dolayı teşekkür ederim.
